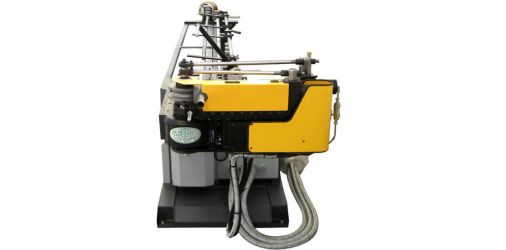

PROVAR 6-35 U-D Mașini de îndoit țevi PROVAR 6-35 U-D
PROVAR 6-35 U-D (Seria 35) este o mașină de îndoit țevi complet automată cu 6 axe: îndoire (axa Y), avans (axa X), rotire (axa Z), deplasare laterală a poziționerului și a mandrinei (dornului) (axele B1 și B2) și deplasare laterală up-down a capului (axa A).
PROVAR 6-35 U-D Seria 35 poate îndoi țevi cu diametrul de până la 35 mm și are două niveluri de echipare pentru rază fixă și rază variabilă sau trei raze fixe diferite.
Dotări standard:
- schimbător de căldură;
- extragerea anticipată a mandrinei (dorn);
- lubrifierea automată a mandrinei (dorn).
PROVAR 6-35 U-D Seria 35 poate îndoi țevi cu diametrul de până la 35 mm și are două niveluri de echipare pentru rază fixă și rază variabilă sau trei raze fixe diferite.
Dotări standard:
- schimbător de căldură;
- extragerea anticipată a mandrinei (dorn);
- lubrifierea automată a mandrinei (dorn).
| Nume model | PROVAR 6-35 U-D |
| Număr axe | 6 axe (Y, X, Z, B1, B2 și A) |
| Mișcare țeavă | - îndoire (axa Y) - avans (axa X) - rotire (axa Z) - deplasarea laterală a poziționerului(axa B1) - deplasarea laterală a mandrinei (dornului)(axa B2) - deplasare up-down a capului (axa A) |
| Diametru țeavă de îndoit | Până la 35 mm |
Fișa Tehnică
| CARACTERISTICI | U.M. | PROVAR 6 |
| Y Viteză Max. îndoire țevi | °/1" | 200 |
| Y Toleranța | +/- ° | 0.1 |
| X Viteza Max. | mm 1" | 1000 |
| X Toleranța | +/- mm | 0.1 |
| Z Viteză Max. | °/1" | 540 |
| Z Toleranța | +/- ° | 0.1 |
| B1 Viteză Max. | mt/1' | 24 |
| B1 Toleranța | +/- mm | 0.1 |
| B2 Viteză Max. | mt/1' | 24 |
| B2 Toleranța | +/- mm | 0.1 |
| A Viteză Max. | mt/1' | 6 |
| A Toleranța | +/- mm | 0.1 |
| Greutate | +/- Kg | 3500 |
| CAPACITATE | U.M. | PROVAR 6 |
| Țeavă rotundă R=42 kg/mm2 | mm | 35x4 |
| "Curba variabilă R=42 kg/mm2
RM min 10 D" | mm | 25x2 |
| Țeavă rotundă din oțel inox | mm | 35x3 |
| Țeavă rotundă aliaje de Alum., Alamă, Cu | mm | 35x5 |
| Țeavă pătrată R=42 kg/mm2 | mm | 30x30x2 |
| Țeavă rectang. plată îndoită | mm | 20x35x2 |
| Țeavă rectangulară îndoită pe cant | mm | 40x25x2 |
| Țeavă plină R=42 kg/mm2 | mm | 25 |
| Țeavă pătrată R=42 kg/mm2 | mm | 20x20 |
| Cursă extragere mandrină (dorn) | mm | 60 |
| Unghi max. de îndoire | ° | 195 |
| Lungime utilă | mm | 3450 |
| Prelungitoare mașini | mm | 1540 |
