PROVAR 5 U-D - Seria 35 Original

Mașină De Îndoit Țevi PROVAR 5 U-D - Seria 35

frecciaFill

Date

PROVAR 5-35 U-D

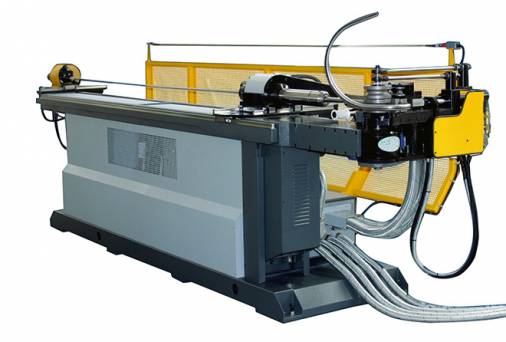

Mașini de îndoit țevi PROVAR 5-35 U-D
PROVAR 5-35 U-D (Seria 35) este o mașină de îndoit țevi complet automată cu 5 axe: îndoire (axa Y), avans (axa X), rotire (axa Z) e și deplasare laterală a poziționerului și a mandrinei (dornului) (axele B1 și B2).

PROVAR 5-35 U-D poate îndoi țevi cu diametrul de până la 35 mm și are două niveluri de echipare pentru rază fixă și rază variabilă sau două raze fixe diferite.

Dotări standard:
- schimbător de căldură;
- extragerea anticipată a mandrinei (dorn);
- lubrifierea automată a mandrinei (dorn).
PROVAR 5 U-D - Seria 35
Nume modelPROVAR 5-35 U-D
Număr axe5 axe (Y, X, Z, B1 și B2)
Mișcare țeavă- îndoire (axa Y)
- avans (axa X)
- rotire (asse Z)
- deplasare laterală a poziționerului (axa B1)
- deplasare laterală a mandrinei (dornului) (axa B2)
Diametru țeavă de îndoitPână la 35 mm

Fișa Tehnică

CARACTERISTICIU.M.PROVAR 5
Y Viteză Max. îndoire țevi°/1"200
Y Toleranța+/- °0.1
X Viteza Max.mm 1"1000
X Toleranța+/- mm0.1
Z Viteza Max.°/1"540
Z Toleranța+/- °0.1
B1 Viteza Max.mt/1'24
B1 Toleranța+/- mm0.1
B2 Viteza Maxmt/1'24
B2 Toleranța+/- mm0.1
Greutate+/- Kg3300
CAPACITATEU.M.PROVAR 5
Țeavă rotundă R=42 kg/mm2mm35x4
Curbă variabilă R=42 kg/mm2

RM min 10 D
mm25x2
Țeavă rotundă din oțel inoxmm35x3
Țeavă rotundă aliaje de Alum., Alamă, Cumm35x5
Țeavă pătrată R=42 kg/mm2mm30x30x2
Țeavă rectang. plată îndoită
mm20x35x2
Țeavă rectangulară îndoită pe cant
mm40x25x2
Țeavă plină R=42 kg/mm2mm25
Țeavă pătrată R=42 kg/mm2mm20x20
Cursă extragere mandrinămm60
Unghi max. de îndoire°195
Lungime utilămm3450
Prelungitoare mașinimm1540
