PROFAST 45 CN3 Mașini de îndoit țevi PROFAST 35 CN3

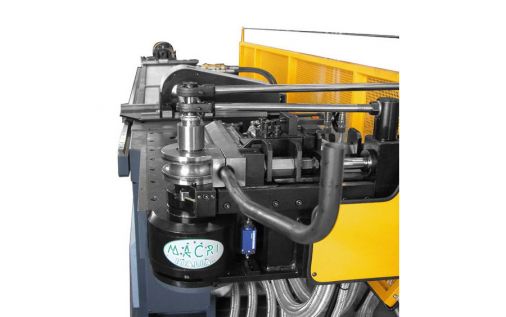

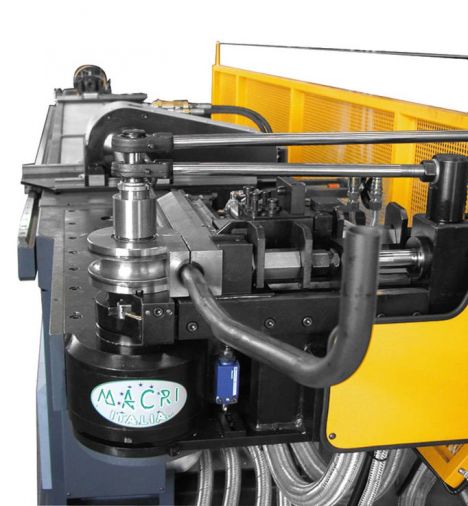

PROFAST 45 CN3 (Seria 45) este o mașină de îndoit țevi complet automată cu 3 axe: îndoire (axa Y), avans (axa X) și rotire (axa Z). PROFAST 45 CN3 poate îndoi țevi cu diametrul de până la 45 mm.
Dotări standard:
- schimbător de căldură;
- extragerea anticipată a mandrinei (dorn);
- lubrifierea automată a mandrinei (dorn).
Dotări standard:
- schimbător de căldură;
- extragerea anticipată a mandrinei (dorn);
- lubrifierea automată a mandrinei (dorn).
| Nume model | PROFAST 45 CN3 |
| Număr axe | 3 axe (Y, X și Z) |
| Mișcare țeavă | - îndoire (axa Y) - avans (axa X) - rotire (axa Z) |
| Diametru țeavă de îndoit | Până la 45 mm |
Fișa Tehnică
| CARACTERISTICI | U.M. | PROFAST |
| Y Viteză Max. îndoire țevi | °/1" | 150 |
| Y Toleranța | +/- ° | 0.1 |
| X Viteza Max. | mm 1" | 1000 |
| X Toleranța | +/- mm | 0.1 |
| Z Viteză Max. | °/1" | 450 |
| Z Toleranța | +/- ° | 0.1 |
| Greutate | +/- Kg | 3800 |
| CAPACITATE | U.M. | PROFAST |
| Țeavă rotundă R=42 kg/mm2 | mm | 45x4 |
| Țeavă rotundă din oțel inox | mm | 40x3 |
| Țeavă rotundă aliaje de Alum., Alamă, Cu | mm | 45x5 |
| Țeavă pătrată R=42 kg/mm2 | mm | 40x40x2 |
| Țeavă rectang. plată îndoită | mm | 30x45x2 |
| Țeavă rectangulară îndoită pe cant | mm | 40x35x2 |
| Țeavă plină R=42 kg/mm2 | mm | 30 |
| Țeavă pătrată R=42 kg/mm2 | mm | 25x25 |
| Cursă extragere mandrină (dorn) | mm | 60 |
| Unghi max. de îndoire | ° | 195 |
| Lungime utilă | mm | 3450 |
| Prelungitoare mașini | mm | 1540 |
