EURO 114 CN1 Mașină de Îndoit Țevi EURO 114 CN1
EURO 114 CN1 (Seria 114) este o mașină de îndoit țevi cu 1 axă (Y) pentru îndoirea țevilor din oțel inox, fier, cupru, alamă sau alte aliaje speciale cu un diametru de până la 114 mm. EURO 114 CN1 este modelul cu îndoire automată și avans și rotire manuale.
Dotări standard:
- schimbător de căldură;
- extragerea anticipată a mandrinei (dorn);
- lubrifierea automată a mandrinei (dorn).
Dotări standard:
- schimbător de căldură;
- extragerea anticipată a mandrinei (dorn);
- lubrifierea automată a mandrinei (dorn).
| Nume model | EURO 114 CN1 |
| Număr axe | 1 axă (Y) |
| Mișcare țeavă | Îndoire |
| Diametru țeavă de îndoit | Până la 114 mm |
Fișa Tehnică
| CARACTERISTICI | U.M. | EURO |
| Y Vit. Max. de îndoire țevi | °/1" | 25 |
| Y Toleranța | +/- ° | 0.1 |
| Greutate | +/- Kg | 5000 |
| CAPACITATE | U.M. | EURO |
| Țeavă rotundă R=42 kg/mm2 | mm | 114x3 |
| Țeavă rotundă din oțel inox | mm | 114x2 |
| Țeavă rotundă aliaje de Alum., Alamă, Cu | mm | 114x4 |
| Țeavă pătrată R=42 kg/mm2 | mm | 80x80x4 |
| Țeavă rectang. plată îndoită | mm | 50x80x3 |
| Țeavă rectangulară îndoită pe cant | mm | 100x50x3 |
| Țeavă plină R=42 kg/mm2 | mm | 55 |
| Țeavă pătrată R=42 kg/mm2 | mm | 45x45 |
| Cursă extragere mandrină (dorn) | mm | 140 |
| Unghi max. de îndoire | ° | 195 |
| Lungime utilă | mm | 3600 |
| Prelungitoare mașini | mm | 1560 |

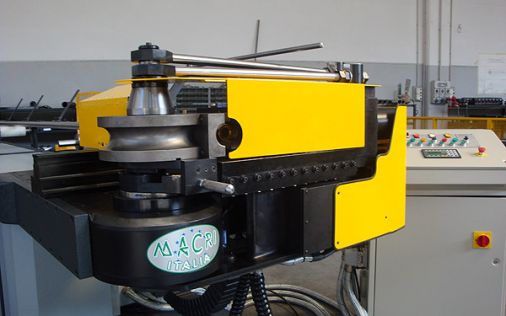

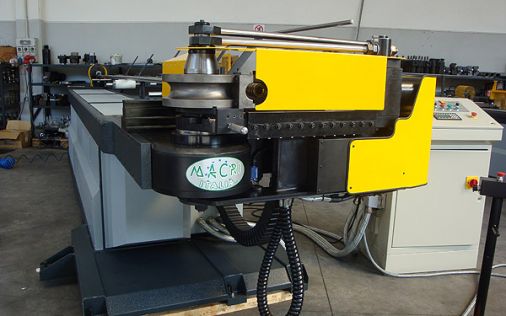

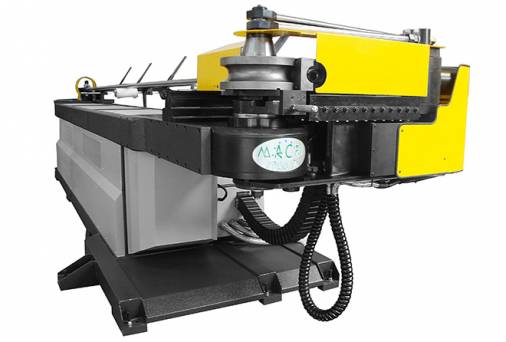

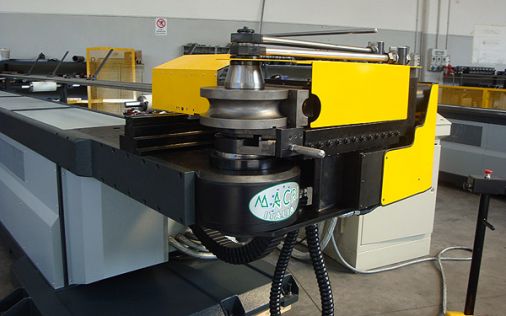

Fotografii
